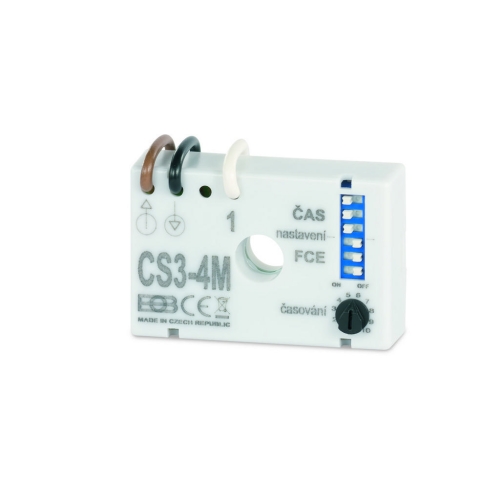

Multifunkční relé pod vypínač ELEKTROBOCK CS3-4M

Informace Multifunkční relé pod vypínač ELEKTROBOCK CS3-4M

Multifunkční relé pod vypínač ELEKTROBOCK CS3-4M slouží pro ovládání odporové (žárovky) a indukční zátěže (ventilátory). Nabízí variantu instalace pod vypínač. Zapojení bez nulového vodiče. Specifikace relé pod vypínač ELEKTROBOCK CS3-4M, 0135 Multifunkční relé pod vypínač ELEKTROBOCK CS3-4M vyniká tím, že nabízí možnost lineárního nastavení času (hrubě pomocí přepínače, jemně trimrem) a nastavení 8 funkcí. Zapojení probíhá bez nulového vodiče. Osm funkcí CS3-4M: časové zpoždění s možností přerušení zpožděné vypnutí (obdoba CS3-1) multi-časové relé s blokováním časové relé bez možnosti blokování impulsní relé (ovládání z více míst) zpožděné sepnutí zpožděné sepnutí i vypnutí blikač Vysvětlení funkcí CS3-4M 1. Časové relé s možností přerušení K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Dalším stiskem tlačítka během časování lze zátěž vypnout. 2. Zpožděné vypnutí (obdoba CS3-1) K sepnutí zátěže dojde v okamžiku rozepnutí tlačítka, po odčasování se zátěž vypne. 3. Multi-časové relé s blokováním Počtem stisknutí tl.(max.5x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme tlačítko na cca 3s, zátěž se vypne. 4. Časové relé bez možnosti přerušení K sepnutí zátěže dojde ihned po stisknutí ovládacího tlačítka, k časování pak po jeho puštění. Po odčasování se zátěž vypne 5. Impulsní relé (ovládání z více míst) Stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka nezáleží. 6. Zpožděné sepnutí Po stisknutí tl.odčasuje nastavený čas(zpoždění), potom dojde k sepnutí zátěže, které trvá až do rozepnutí tlačítka. 7. Zpožděné sepnutí i vypnutí Po stisku tlačítka odčasuje nastavený čas(zpoždění), následuje sepnutí zátěže. Po rozepnutí tl.se zátěž vypne se stejným zpožděním. 8. Blikač Při trvalém sepnutí tlačítka dojde ke spínání zátěže v nastavených časových intervalech 1:1 ts = doba zapnutí osvětlení tc = nastavená doba časování tx = nastavená doba zpoždění tcs= ts+tc-tx tcs= doba běhu ventilátoru Nabízíme různá časová relé, soumrakové spínače a spínací hodiny i další modulové a paticové přístroje. Pořídit si u nás můžete i soumraková či pohybová čidla. Za prohlídku stojí také naše nabídka rozvaděčů a rozvodnic. Rozměry relé jsou (š x v x h): 46 x 31 x 12 mm. Technické detaily relé pod vypínač ELEKTROBOCK Multifunkční relé pod vypínač ELEKTROBOCK CS3-4M je určen pro dimenzované ovládací napájecí napětí Us AC 50Hz - 230 V. Nastavení času 1 - 72 000 s. Jmenovitý proud 0,65 A. Vždy se řiďte postupem od výrobce. Zásahy do elektroinstalace provádějte jen tehdy, jste-li k takovému úkonu oprávněni. V opačném případě přenechte instalaci na odborníkovi s příslušným certifikátem. Certifikáty výrobku Multifunkční relé pod vypínač ELEKTROBOCK CS3-4M splňuje příslušné normy ČSN. O společnosti ELEKTROBOCK Česká společnost ELEKTROBOCK byla založena v Kuřimi roku 1992 a již od začátku svého fungování se zaměřovala na vývoj a prodej spotřební elektroniky používané v domácnostech. Absolutně prvním výrobkem firmy ELEKTROBOCK byl bezdotykový regulátor osvětlení a dosud nejúspěšnějším produktem je bezdrátový zvonek. Roku 2002 vedení společnosti došlo k názoru, že potřeby výroby již přesáhly do té doby užívané prostory, a proto padlo rozhodnutí investovat do výstavby vlastního objektu. Tento objekt byl dokončen v roce 2005. Hlavními odběrateli výrobků firmy ELEKTROBOCK jsou sítě supermarketů a velkoobchody s elektroinstalačním materiálem. U nás si od ELEKTROBOCK můžete pořídit třeba domovní zvonky, spínací hodiny, pohybová čidla, termostaty či detektory kouře.
